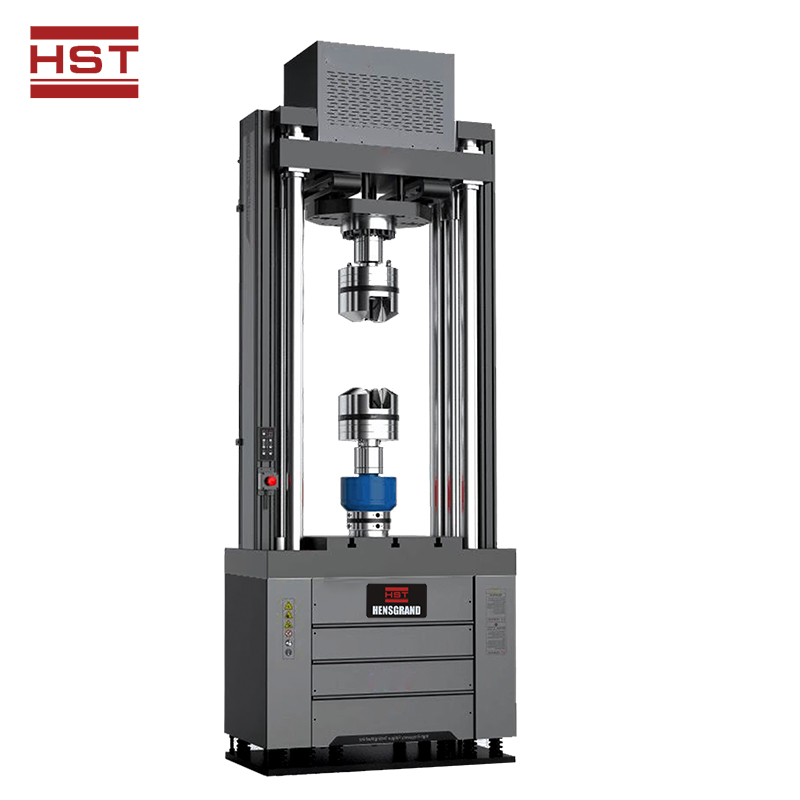

Elektromagnetische Resonanz-Hochfrequenz-Ermüdungsprüfmaschine
Die elektromagnetische Resonanz-Ermüdungsprüfmaschine der PLG-Serie wird für Ermüdungstests an metallischen Materialien und Komponenten unter Zug-, Druck- oder Umkehrlast verwendet.
Standards:
DIN 50100,ASTM E399,ASTM E466,ISO 6892
Fordern Sie ein Angebot an Dateien herunterladenErmüdungstests bei hohen Zyklen
Anwendung:
Die elektromagnetische Resonanz-Ermüdungsprüfmaschine der PLG-Serie wird für Ermüdungstests an metallischen Materialien und Komponenten unter Zug-, Druck- oder Umkehrlast verwendet. Ausgestattet mit entsprechenden Spannzeugen, Dreipunkt-Biegetest, Vierpunkt-Biegetest, Zug- und Drucktest für Blechproben, Zug- und Drucktest für Kreise, Zahnrad, Bolzen, Verbindungsstange, Rollenkette, können auf dieser Maschine Knisterexpansionstests durchgeführt werden. Die Prüfmaschinenserie wird einem Optimierungsdesign unterzogen, die Struktur ist rational. Das automatisch gesteuerte System nutzt das fortschrittliche Pulsweiten-Steuerungssystem und einen neuartigen Leistungsverstärker, um die Zuverlässigkeit des elektrischen Systems zu verbessern.Es verfügt über einen hohen Wirkungsgrad, ist leicht zu schütteln, ununterbrochen zu schütteln, hat einen geringen Energieverbrauch, eine hohe Regelgenauigkeit und geringe Schwankungen. Die Maschine entspricht DIN50100.
Spezifikationen:
Modell | HST-PLG-20C | HST-PLG-50C | HST-PLG-100C | HST-PLG-200C | HST-PLG-300C | HST-PLG-500C |
Tragfähigkeit | 20 kN | 50 kN | 100 kN | 200 kN | 300 kN | 500 kN |
Belastbarkeit für Dynamik (Spitzenwert) | ±10 kN | ±25 kN | ±50 kN | ±100 kN | ±150 kN | ±250 kN |
Lastmessbereich | 1 %–100 % FS | |||||
Prüfung der Maschinengenauigkeit | Statische Anzeigegenauigkeit: ±0,5 % Dynamische Ladegenauigkeit: ±1 % | |||||
Häufigkeit | 50~250 Hz | |||||
Relativer Fehler der statischen Belastung | ≤±1 % | |||||
Lastschwankung | 1%F-S | |||||
Max. Abstand zwischen den Griffen | 500mm | 500mm | 500mm | 700mm | 700mm | 600mm |
Max. Abstand zwischen den Säulen | 450mm | 500mm | 500mm | 600mm | 600mm | 600mm |
Stromversorgung | AC220V ± 10 %, 50 Hz |
